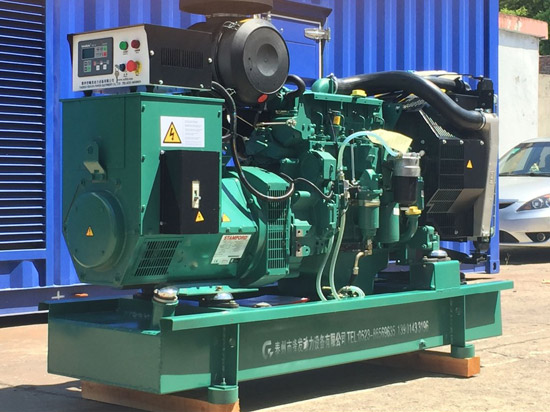

100KW東風康明斯發電機組

國二係列：

柴油發電機組參數：
型號	FFDL-C100GF	機組功率(KW)	100
輸出電壓(V)	400/230	額定輸出電流(A)	180
接線方式	三相四線	功率因素	0.8(滯後)
啟動方式	24V直流電啟動	頻率(Hz)	50
機組重量	1200	機組尺寸(參考值)	2150*900*1450mm
海拔高度(m)	1500	穩態電壓調整率	≤±2.5%
穩態頻率調整率	≤±5%	穩態電壓波動率	≤±1%
穩態頻率波動率	≤±0.5%	瞬態電壓調整率	-15%~+20%
瞬態頻率調整率	-10%~+10%	電壓穩定時間	≤1S



柴油機參數
柴油機品牌	東風康明斯	型號	6BTA5.9-G2
額定轉速	1500	功率（kW）	106/116
氣缸數	6缸	氣缸排列方式	直列
缸徑*行程	102*120	壓縮比	17.3:1
調速方式	電子調速	供油方式	直噴
燃油	中國0#輕柴油	燃油耗率（g/kw.h）	≤208
進氣方式	增壓、中冷	機油耗率（g/kw.h）	≤4
穩態調速率	≤5%	排放標準	國II
冷卻方式	滿足環境溫度40℃水箱散熱器，皮帶驅動冷卻風扇，帶風扇安全護罩



電機參數
電機品牌	麻豆免费版	電機型號	FFH-100
額定功率(KW)	100	額定電壓（V）	400/230
額定轉速(pm)	1500	額定頻率(Hz)	50
勵磁方式	無刷自勵	材質	100%純銅線製造
防護等級	IP23	絕緣等級	H
接線方式	三相四線Y型繞接	調節方式	AVR(自動電壓調節器)

國三係列：

柴油發電機組參數：
型號	FFDL-C100GF	機組功率(KW)	100
輸出電壓(V)	400/230	額定輸出電流(A)	180
接線方式	三相四線	功率因素	0.8(滯後)
啟動方式	24V直流電啟動	頻率(Hz)	50
機組重量	1100	機組尺寸(參考值)	2300*980*1450mm
海拔高度	1500	穩態電壓調整率	≤±2.5%
穩態頻率調整率	≤±5%	穩態電壓波動率	≤±1%
穩態頻率波動率	≤±0.5%	瞬態電壓調整率	-15%~+20%
瞬態頻率調整率	-10%~+10%	電壓穩定時間	≤1S



柴油機參數
柴油機品牌	東風康明斯	型號	QSB5.9-G2
額定轉速	1500	功率（kW）	96/106
氣缸數	6缸	氣缸排列方式	直列
缸徑*行程（mm）	102*120	壓縮比	16.5:1
調速方式	電子調速	供油方式	電噴
燃油	中國0#輕柴油	燃油耗率（g/kw.h）	≤208
進氣方式	增壓、中冷	機油耗率（g/kw.h）	≤4
穩態調速率	≤5%	排放標準	國三
冷卻方式	滿足環境溫度40℃水箱散熱器，皮帶驅動冷卻風扇，帶風扇安全護罩



電機參數
電機品牌	麻豆免费版	電機型號	FFH-100
額定功率(KW)	100	額定電壓（V）	400/230
額定轉速	1500	額定頻率(Hz)	50
勵磁方式	無刷自勵	材質	100%純銅線製造
防護等級	IP23	絕緣等級	H
接線方式	三相四線Y型繞接	調節方式	AVR(自動電壓調節器)

標定環境
·環境溫度 : ≤40℃ ·相對濕度 : ≤60% ·海拔高度 : ≤1000m
·符合 ISO3046 及 ISO8528 的要求。
可選件配置
·ATS自動負載轉換櫃 ·自動並車並機櫃（丹麥DEIF模塊）
·集裝箱型發電機組
·移動拖車型電站
·防雨罩型發電機組
·靜音型移動電站
·遠程微機接口
·運行500-1000小時零配件
